Qualcomm「QCAR」のImageTargetsの認識画像を変えてみる

前回のエントリからの続きです。
Getting Signals: Android NDK環境構築
Getting Signals: Qualcom「QCAR」のサンプル実行


サンプル実行することができたので、
今回はサンプルの”ImageTargets”の認識画像を変えることに挑戦してみました。

デフォルトでは、以下の2つの画像を認識します。

stones

chips












これを下の画像に変更します。



認識画像を変更するには、
まず認識画像の特徴点(Trackable)を抽出する必要があります。

特徴点(Trackable)はQualcommのQDevNetで取得することができます。

手順は、
1.QDevNetにアクセスします。
  →http://developer.qualcomm.com/dev/augmented-reality

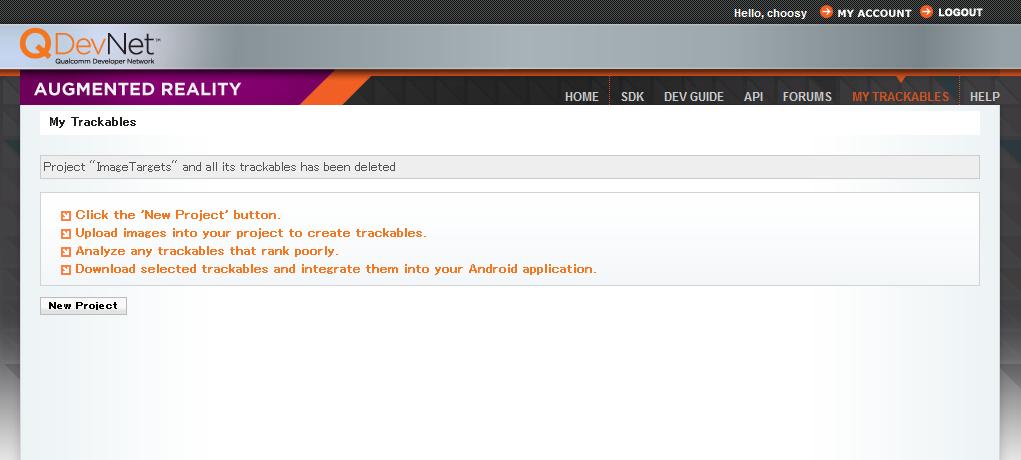

2.「My Trackables」をクリック

3.ログインしていない場合、ダイアログ表示されます
※登録無料です。事前に登録しておきます。


4.「New Project」をクリックします


5.”Project Name”を入力し、「Save」をクリックします

6.「Create a trackable」をクリックします


7.各項目を入力して、「Create Trackable」をクリックします
Trackable Name:任意
Select Trackable Type:作成するタイプに応じて選択。
※今回は、平面なのでSingle Imageを選択
Trackable Screen Size:オブジェクトを表示する画面サイズ
※認識画像のサイズではないですが、縦横比は合わせる必要あり。


8.「Upload」をクリックすると、ダイアログ表示されるので、
認識させる画像(JPG or PNG)を選択します。
※今回使用した画像は、1500x1050サイズです。


9.「Done」をクリックすると、特徴点を表示した結果が表示されます
※今回使った画像は、★3ですね。
★2や1の場合は、画像を変えた方がいいです。
※画像の縦横比が手順7で指定した範囲内でなければ、エラーでます。
画像加工(サイズ変更)してアップし直しましょう。


10.プロジェクトのトップまで戻ります。


11.作成した特徴点データにチェックをして、”download selected trackables”をクリックします。
ダイアログが表示されるので、”Standard Android Project”にチェックを入れ、「Next」をクリックします。


12.ファイルがzip形式でダウンロードされます。
zipファイル内には、”config.xml”と”qcar-resources.dat”があります

13.zipファイルを解凍し、2つのファイルをプロジェクトの”assets”フォルダに格納します。


14.格納後、Androidプロジェクトの”ImageTargets”をリビルド(クリーン→ビルド)します。
※エラー(R.javaが見つからない)が出た場合、リフレッシュするとよいです


以上です

それでは、実際に動作させてみましょう。
こんな感じ。

config.xmlのTrackingのsizeの値を変えると、
表示される画像サイズも変わります。

        <ImageTarget name="Bamboo" size="247 173"/>
     ↓
        <ImageTarget name="Bamboo" size="1235 865"/>
ちっちゃい


次は、表示させる画像(オブジェクト)を別のものにしてみようと思います。
